Pruebas de calidad y verificación de confiabilidad de domos metálicos: una guía completa para pruebas del ciclo de vida, validación ambiental y análisis de fallas

Las pruebas de calidad y la verificación de la confiabilidad son los guardianes críticos entre una especificación de domo metálico en papel y un componente confiable en el campo. Esta guía proporciona a los gerentes de adquisiciones, ingenieros de calidad y equipos de diseño un marco integral para evaluarfabricantes de domos metalicosa través de protocolos de prueba estructurados, criterios de aceptación y metodologías de análisis de fallas.

1. Por qué son importantes las pruebas de calidad para el abastecimiento de domos metálicos

Las cúpulas metálicas a menudo se perciben como componentes simples y básicos - un pequeño disco de acero inoxidable que establece o interrumpe un contacto eléctrico. En realidad, una cúpula metálica es un elemento de resorte de precisión cuyo rendimiento depende de las propiedades del material, las tolerancias geométricas y el acabado de la superficie estrictamente controlados. Un domo que falla en el campo puede provocar la devolución de un producto completo, con costos que exceden con creces el precio unitario del componente.

Considere el impacto financiero de la falla de un domo:

• Electrónica de consumo: Un botón de encendido fallido en un dispositivo de $50 genera una devolución en garantía que cuesta entre $15 y $25 en logística, reparación y servicio al cliente - 30–50 % del valor del producto.
• Automotor: Una falla en el control del volante a 50,000 millas puede provocar una visita al concesionario que cuesta $200+ en mano de obra y repuestos, además de posibles daños a la marca y riesgo de retirada del mercado.
• Dispositivos médicos: Un botón fallido en una bomba de infusión o monitor de paciente puede comprometer la seguridad del paciente, lo que da lugar a informes regulatorios (FDA MDR, informe de incidentes MDR de la UE) y posible retirada del producto.
• controles industriales: Una parada de emergencia o un botón del panel fallidos pueden provocar un tiempo de inactividad del equipo que cuesta entre 500 y 5 $000+ por hora en pérdida de producción.

Teniendo en cuenta lo que está en juego, tratar la verificación de la calidad de los domos metálicos como una ocurrencia tardía es una falsa economía. Un programa de pruebas estructurado - implementado en la calificación del proveedor, la inspección entrante y el monitoreo continuo de la producción - garantiza que cada domo cumpla con sus requisitos de rendimiento y confiabilidad. Esta guía cubre el marco de pruebas completo utilizado por los principalesproveedores de domos metalicosy equipos de calidad OEM en todo el mundo.

2. Pruebas de rendimiento mecánico: análisis de la curva de fuerza-desplazamiento

La curva de fuerza-desplazamiento (F-D) es la herramienta de caracterización fundamental para el rendimiento mecánico de domos metálicos. Traza la fuerza requerida para comprimir el domo contra el desplazamiento (recorrido) desde la posición no accionada hasta la posición completamente accionada. El análisis de esta curva revela parámetros de rendimiento críticos que no se pueden determinar únicamente con una simple medición de la fuerza máxima.

Equipo de prueba y configuración

• Medidor de fuerza/célula de carga: Resolución menor o igual a 0,5 g, frecuencia de muestreo mayor o igual a 100 Hz, calibrado trazable según estándares nacionales (NIST, ISO 17025).
• Sonda de actuación: Punta plana o esférica con un diámetro del 30 al 50 % del diámetro del domo. La punta esférica (R1,0–R2,0 mm) simula un actuador de tecla típico; La punta plana proporciona una distribución uniforme de la presión.
• etapa lineal: Resolución inferior o igual a 0,01 mm, velocidad controlada de 0,5 a 2,0 mm/min (prueba cuasi-estática). Se pueden utilizar velocidades más rápidas (10–50 mm/min) para el cribado de producción, pero no para la caracterización.
• Dispositivo de prueba: Base rígida con asiento de domo ubicado con precisión (hueco o pasador de alineación) para garantizar un posicionamiento repetible del domo. El domo se debe probar en su plataforma de PCB real o en una superficie rígida equivalente. - la prueba en una superficie blanda o irregular produce resultados no válidos.
• control de temperatura: Para una caracterización completa, pruebe a -40 grados, 25 grados (temperatura ambiente) y +85 grados (o temperatura operativa máxima) para cuantificar la deriva de fuerza en todo el rango operativo.

Parámetros clave extraídos de la curva F-D

Parámetro	Cómo medir	Aceptación típica
Fuerza máxima (F1)	Fuerza máxima en la curva de carga antes de pasar-a través	Especificaciones ±20 % (o ±10 % para lotes ordenados-fuerzamente)
Fuerza de ajuste (F2)	Fuerza mínima en la curva de carga después del paso-(en el fondo del "valle")	La relación F2/F1 determina la relación táctil
Relación táctil	(F1 - F2) / F1 × 100%	Mayor o igual al 40% (estándar), Mayor o igual al 50% (premium)
Viaje (ST)	Desplazamiento desde el contacto inicial hasta la posición completamente comprimida (el ápice del domo toca la PCB)	0,10–0,30 mm según el tamaño del domo
Haga clic en Punto	Desplazamiento en el que se produce el ajuste-(caída repentina de fuerza)	60–80% del recorrido total para una sensación nítida
Fuerza de retorno (F3)	Fuerza máxima en la curva de descarga cuando el domo retrocede	F3 debe ser mayor o igual al 30 % de F1 para obtener un rendimiento confiable
Histéresis	Área entre curvas de carga y descarga (pérdida de energía por ciclo)	Histéresis más baja=más eficiente, vida más larga

Proyección de producción versus caracterización completa

Para la inspección entrante y el monitoreo de la producción, una prueba de detección simplificada suele ser suficiente: medir la fuerza máxima (F1) y la relación táctil en 5 a 10 muestras por lote, comparándolas con los límites de especificación. Para la calificación de nuevos proveedores, la validación del diseño o la investigación de fallas, realice una caracterización completa de la curva F-D a múltiples temperaturas, con 20 a 30 muestras para establecer límites de control estadístico de procesos (SPC) (Cpk mayor o igual a 1,33 para parámetros críticos).

3. Pruebas del ciclo de vida: métodos, estándares y criterios de aceptación

Las pruebas del ciclo de vida determinan cuántas actuaciones puede soportar un domo metálico antes de que su rendimiento se degrade más allá de los límites aceptables. Esta es la métrica de confiabilidad más importante para los domos metálicos, ya que predice directamente la vida útil en la aplicación final.

Métodos de prueba

• Actuación mecánica (más común): Un actuador neumático o solenoide-presiona repetidamente el domo con una fuerza (120–150 % de la F1 nominal) y una frecuencia (1–5 Hz) controladas. El domo se monta en su PCB real o en un dispositivo de prueba equivalente. Este método simula el uso en el mundo real-con mayor precisión.
• Prueba de leva rotacional: Una leva giratoria con un perfil que comprime y libera la cúpula. Frecuencia de prueba más alta (5–20 Hz) para pruebas aceleradas, pero es posible que no simule perfectamente el ángulo de actuación y la distribución de fuerza reales.
• Pruebas reales de teclas/carcasa: Prueba del domo en el conjunto completo del producto (tapa de tecla, sobremolde de silicona, carcasa) en el punto de actuación real. Más representativo de las condiciones de campo pero más lento y más caro. Recomendado para validación de diseño (DVT), pero no para pruebas de lotes de rutina.

Criterios de error (definición de fin-de-vida útil)

Se considera que una cúpula ha llegado al final de su vida útil cuando ocurre cualquiera de las siguientes situaciones:

• Deriva de fuerza: La fuerza de actuación (F1) cambia en más de ±20% del valor medido inicial. Algunas especificaciones utilizan ±15% para aplicaciones premium.
• Degradación de la relación táctil: La relación táctil cae por debajo del 30 % (o por debajo del mínimo especificado, por ejemplo, 40 %). Un domo con una proporción táctil inferior al 30 % se siente "blando" y es posible que no proporcione una respuesta adecuada al usuario.
• Fallo de contacto: La resistencia de contacto excede 1Ω cuando se activa, o el domo no logra hacer contacto (circuito abierto cuando se presiona).
• corriente de fuga: La resistencia de aislamiento no accionada cae por debajo de 10 MΩ (lo que indica contaminación o puentes entre contactos).
• Daño físico: Domo agrietado, deformación permanente (el domo no vuelve a su forma original) o delaminación debido a la cinta adhesiva.

Tamaño y aceptación de la muestra de prueba

Tipo de prueba	Tamaño de la muestra	Ciclos	Aceptación
Calificación del proveedor	20-30 cúpulas	Vida nominal × 1,5 (p. ej., 1,5 M para 1 M nominal)	0 fracasos; Cpk Mayor o igual a 1,33 en vigor
Validación de diseño (DVT)	10 a 15 unidades (montaje completo)	Vida nominal × 1,0–1,2	Menor o igual a 1 fallo; todo dentro de las especificaciones
Seguimiento de lotes de producción	3 a 5 domos por lote	Vida nominal × 0,5 (pantalla acelerada)	0 fracasos; fuerza dentro de ±20%
PPAP automotriz	30+ domos (por plan de muestra AIAG)	Vida nominal × 1,0 mínimo	0 fracasos; informe SPC completo con Cpk

Advertencia importante: Los resultados de la prueba de vida solo son válidos si las condiciones de la prueba coinciden con la aplicación. Un domo probado a temperatura ambiente con accionamiento central puede mostrar 5 millones de ciclos, pero en una aplicación automotriz con accionamiento descentrado a +85 grados, la vida útil real puede ser de 500 000 a 1 millón de ciclos. Especifique siempre las condiciones de prueba (temperatura, ángulo de actuación, fuerza, frecuencia) en sus requisitos y verifique que los datos de prueba del proveedor coincidan con las condiciones de su aplicación.

4. Pruebas de confiabilidad ambiental

Las pruebas ambientales verifican que los domos metálicos mantienen su rendimiento cuando se exponen a la temperatura, humedad, vibración y condiciones químicas de su entorno operativo. Esto es especialmente crítico para aplicaciones automotrices, médicas, industriales y de exteriores.

Ciclos de temperatura (choque térmico)

• Perfil estándar: -40 grados (30 min) ↔ +85 grados (30 min), tiempo de transición menor o igual a 30 segundos, 100 a 500 ciclos. Para automóviles bajo el capó: -40 grados ↔ +125 grados.
• lo que prueba: Resistencia a tensiones de expansión/contracción térmica, estabilidad de la cinta adhesiva a temperaturas extremas, fatiga del material debido a ciclos térmicos repetidos.
• Fallos comunes: Delaminación del conjunto de domos (el adhesivo se ablanda a altas temperaturas), deriva de la fuerza del domo (±10–15 % típico), aumento de la resistencia de contacto debido a la aceleración de la oxidación, fatiga de las uniones soldadas para domos de tipo soldadura-.
• Aceptación: Después del ciclo, fuerza dentro de ±20% de la inicial, resistencia de contacto menor o igual al límite de especificación, sin delaminación ni daño físico. Las pruebas eléctricas y mecánicas deben realizarse a temperatura ambiente dentro de las 2 horas posteriores a su extracción de la cámara.

Prueba de humedad/calor húmedo

• Perfil estándar: 85 grados/85 % HR, 240–1000 horas (estado estable). Alternativamente, 40 grados/93 % de humedad relativa durante 500 a 1000 horas (más común para productos electrónicos de consumo).
• lo que prueba: Resistencia a la corrosión del material y el revestimiento del domo, integridad de la unión adhesiva en condiciones húmedas, resistencia al aislamiento en condiciones de humedad, estabilidad de la resistencia al contacto.
• Fallos comunes: Oxidación del niquelado (decoloración verde/marrón, mayor resistencia de contacto), hidrólisis de la cinta adhesiva (reducción de la fuerza de unión), contaminación de la superficie del domo por materiales desgasificados, caída de la resistencia del aislamiento debido a puentes de humedad.
• Aceptación: Después de la exposición, resistencia de contacto menor o igual a 2 × inicial (o menor o igual al límite especificado), resistencia de aislamiento mayor o igual a 10 MΩ, sin corrosión o delaminación visible. Las cúpulas chapadas en oro-normalmente pasan las 1000 horas a 85/85; Las cúpulas niqueladas-pueden mostrar degradación después de 240 a 500 horas.

Pruebas de corrosión y niebla salina

• Estándar: ASTM B117 / ISO 9227, solución de NaCl al 5%, 35 grados, exposición de 24 a 96 horas.
• Aplicabilidad: Requerido para aplicaciones marinas, exteriores e industriales expuestas a aire salado o atmósferas corrosivas. Normalmente no se requiere para electrónica de consumo de interior.
• Aceptación: No hay óxido rojo (óxido de hierro) en la superficie del domo después de la exposición. El baño de oro sobre níquel proporciona la mejor protección; El sustrato de acero inoxidable SUS316 ofrece una resistencia superior a la corrosión del material base.

Vibración y choque mecánico

• Vibración: Normalmente de 10 a 2000 Hz, de 1 a 5 g de aceleración, 2 horas por eje (X, Y, Z), según ISO 16750-3 o especificaciones del cliente. Pruebas de aflojamiento del domo, vibración de contacto e integridad de la unión adhesiva bajo vibración.
• Choque mecánico: Normalmente, de 50 a 100 g, de 6 a 11 ms de medio-pulso sinusoidal, 3 descargas por dirección (6 direcciones en total), según IEC 60068-2-27. Ensayos de desplazamiento de la cúpula y estabilidad de contacto bajo impacto.
• Aceptación: Después de vibración/impacto, sin desplazamiento ni rotación del domo, sin contacto intermitente durante la prueba (monitoreado con detector de eventos), fuerza dentro de ±20%, sin daño físico. Se prefieren los domos de tipo soldadura-para aplicaciones de alta-vibración a los domos montados-con adhesivo.

5. Pruebas de rendimiento eléctrico

Si bien los domos metálicos son principalmente componentes mecánicos, su rendimiento eléctrico - resistencia de contacto, aislamiento, rebote y manejo de corriente - es fundamental para el funcionamiento confiable del circuito.

Medición de resistencia de contacto

• Método: Medición de 4-cables (Kelvin), corriente de prueba de 10 mA, voltaje máximo de circuito abierto de 1 V (según ASTM B667/EIA-364-23). Una medición de 2 cables no es aceptable para valores de baja resistencia (menores o iguales a 100 mΩ), ya que incluye resistencia del cable y de la sonda.
• Condiciones de prueba: Mida con la fuerza de actuación nominal (100 % F1) después de 5 pre-ciclos para estabilizar el contacto. Mida dentro de 1 segundo después de la activación para evitar efectos de autocalentamiento.
• Valores típicos: Domo-chapado en oro en la almohadilla ENIG: 10–50 mΩ inicial, menor o igual a 100 mΩ después de su vida útil. Domo niquelado-sobre almohadilla HASL/OSP: 50–200 mΩ inicial, menor o igual a 300 mΩ después de su vida útil.
• Aceptación: Resistencia de contacto inicial Menor o igual al límite especificado (normalmente 100 mΩ para Au, 300 mΩ para Ni). Después de las pruebas ambientales/de vida útil, menos o igual a 1 Ω como máximo (algunas especificaciones automotrices requieren menos de o igual a 500 mΩ).

Resistencia de aislamiento y rigidez dieléctrica

• Resistencia de aislamiento: Aplique 100 V CC entre los contactos central y exterior (domo no accionado), mida después de 60 segundos. Aceptación: Mayor o igual a 100MΩ inicial, Mayor o igual a 10MΩ después de la prueba de humedad.
• Rigidez dieléctrica: Aplicar 250V AC (50/60Hz) durante 60 segundos entre contactos. Aceptación: sin averías (flashover o rotura de aislamiento), corriente de fuga inferior o igual a 1mA.

Tiempo de rebote del contacto

• Método: Accione el domo con la fuerza nominal, monitoree el cierre de contacto con un osciloscopio o detector de eventos (resolución de 10 µs). Mida el tiempo desde el contacto inicial hasta el cierre estable (sin rebote-).
• Valores típicos: 1–5 ms para domos metálicos estándar. El tiempo de rebote aumenta con el desgaste del domo (después de más del 50 % de su vida útil) y con la contaminación en las superficies de contacto.
• Implicación del diseño: El tiempo de rebote del microcontrolador debe configurarse en Mayor o igual a 10 ms (o Mayor o igual a 2 veces el tiempo de rebote máximo medido) para garantizar una detección de entrada confiable. Para aplicaciones críticas-para la seguridad, utilice el rebote de hardware (filtro RC + disparador Schmitt) además del rebote de software.

Clasificaciones de corriente y voltaje

• Corriente nominal: Los domos metálicos son dispositivos de nivel-de señal, normalmente con una clasificación de 10 a 50 mA a 5 a 12 V CC. NO son adecuados para conmutación de potencia (accionamiento de bobina de relé, control de motor, accionamiento directo de LED). Para requisitos de corriente más altos, use el domo para cambiar una puerta MOSFET o una entrada de bobina de relé.
• Erosión de contacto: Con corrientes superiores a 100 mA, la transferencia del material de contacto (micro-soldadura y erosión) comienza a acelerarse, lo que reduce significativamente la vida útil. El baño de oro proporciona una mejor resistencia a la transferencia de material que el níquel a corrientes bajas.
• Verificación: Si su aplicación requiere corrientes superiores a 50 mA, solicite a su proveedor datos de prueba de vida útil con la corriente y el voltaje de funcionamiento reales.fabricante de arreglos de domos. No extrapolar los datos de las pruebas de vida útil del nivel-de señal.

6. Análisis del modo de falla e investigación de la causa raíz

Cuando un domo metálico falla durante las pruebas o en el campo, el análisis sistemático de fallas identifica la causa raíz y permite tomar medidas correctivas. Esta sección cubre los modos de falla más comunes, sus firmas de diagnóstico y acciones correctivas comprobadas.

Modo de falla	Firma de diagnóstico	Causa principal	Acción correctiva
Resistencia de contacto alta / creciente	Rc >1Ω cuando se presiona; empeora con los ciclos de humedad/temperatura	Residuos de fundente en las almohadillas, oxidación del recubrimiento de Ni, degradación de las almohadillas OSP, contaminación por desgasificación del adhesivo	Mejore la limpieza de PCB, cambie a almohadillas ENIG, use domos chapados en oro, use adhesivo de baja-desgasificación
Contacto intermitente	El contacto se hace/se rompe con una ligera presión o vibración; "zona muerta" en los viajes	Inclinación del domo (máscara de soldadura desigual), desalineación del domo, partículas extrañas debajo del domo, fuerza de contacto insuficiente	Utilice un diseño de plataforma empotrada, mejore la fijación de alineación, mejore la sala limpia, aumente la fuerza del domo o utilice geometría de cuatro-patas
Pérdida de sensación táctil.	Relación táctil<30%; dome feels "mushy" or "spongy"	Fatiga del material (vida útil superada), sobre-compresión del domo (el recorrido de la tecla es demasiado profundo), borde del domo superpuesto con adhesivo	Utilice especificaciones de domo de mayor-vida útil, limite la tapa de la tecla en-recorrido a menos del 80 % o igual al recorrido del domo, verifique el espacio libre de troquelado-adhesivo
Grietas/fracturas de la cúpula	Grieta visible con un aumento de 10x; la cúpula no vuelve a su forma; la fuerza cae bruscamente	Defecto del material (inclusión, rayado), concentración excesiva de tensión (radio de curvatura pronunciada), actuación descentrada-, tensión térmica	Mejore la inspección del material (corriente de Foucault/visual), optimice la geometría del domo (radio de curvatura más grande), garantice la actuación central, use templado duro SUS301
Delaminación del conjunto de domos	La lámina del domo se levanta desde PCB; espacio visible en los bordes; cambios de posición de la cúpula	Clasificación de temperatura del adhesivo demasiado baja, contaminación de la superficie de la PCB, presión de laminación insuficiente, falta de coincidencia de CTE, exposición a la humedad	Utilice adhesivo de alta-temperatura (3M 9077), mejore la limpieza de la PCB, aumente la presión y el tiempo de laminación, utilice sustrato PI y agregue refuerzo en los bordes.
Fuga/disparador falso	Resistencia no accionada<10MΩ; circuit detects false key presses	Residuos de fundente que puentean contactos, condensación de humedad, residuos de adhesivo en almohadillas, bigotes de estaño	Mejore la limpieza de PCB (prueba de cromatografía iónica), use revestimiento conformado, use adhesivo de baja-desgasificación, use estaño mate o acabado ENIG

Flujo de trabajo de análisis de fallas

1. Documentar el fallo: Registre cuándo ocurrió (ciclos/horas), condiciones ambientales, contexto de la aplicación y síntoma de falla. Fotografíe el domo averiado con un aumento de 10 a 50x antes de manipularlo.
2. Evaluación no-destructiva: Mida la fuerza-curva de desplazamiento, resistencia de contacto (4 hilos), resistencia de aislamiento. Compárelo con los domos de referencia (infalibles) del mismo lote. Inspeccione bajo microscopio estereoscópico y SEM (si está disponible) para detectar grietas, deformaciones o contaminación.
3. Análisis de sección transversal-: Para detectar fallas de resistencia al contacto o grietas, prepare-muestras seccionadas transversalmente (domo + almohadilla de PCB) e inspeccione bajo un microscopio metalúrgico. Busque capas intermetálicas, espesor del revestimiento y contaminación en la interfaz.
4. Análisis de superficies: Utilice EDX (espectroscopia de fotoelectrones de rayos X-) o XPS (espectroscopia de fotoelectrones de rayos X) para identificar elementos contaminantes (cloro del fundente, azufre del medio ambiente, carbono de la desgasificación del adhesivo).
5. Determinación de la causa raíz: combine toda la evidencia para identificar la causa raíz más probable. Utilice el análisis de los 5 por qué o de la espina de pescado (Ishikawa) para asegurarse de haber encontrado la causa sistémica, no solo un síntoma.
6. Acción correctiva y verificación.: Implementar acciones correctivas (diseño, material, proceso o cambio de proveedor) y verificar con pruebas aceleradas. Documentar en un informe formal 8D o CAPA.

7. Requisitos de calidad de la industria médica y automotriz

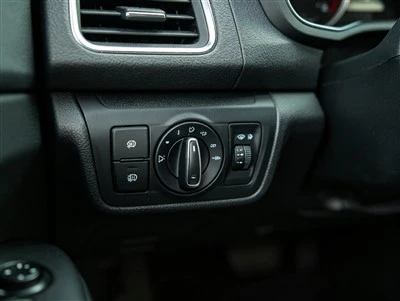

Automoción (IATF 16949 / PPAP)

Los domos metálicos utilizados en aplicaciones automotrices (controles del volante, consola central, HVAC, paneles de puertas, grupo de instrumentos) deben cumplir estrictos requisitos de calidad y documentación:

• Certificación IATF 16949: El sitio de fabricación que produce los domos debe tener la certificación IATF 16949. Verifique que el certificado cubra la categoría de producto específica y el sitio de producción. Un certificado que cubra "componentes electrónicos" en un sitio diferente no califica.
• PPAP (Proceso de aprobación de piezas de producción): Normalmente se requiere PPAP de nivel 3, que incluye: registros de diseño, documentación de cambios de ingeniería, aprobaciones de ingeniería del cliente, DFMEA/PFMEA, plan de control, MSA (análisis del sistema de medición), resultados dimensionales, resultados de pruebas de material/rendimiento, estudios de proceso inicial (Cpk mayor o igual a 1,67 para características críticas), documentación de laboratorio calificada, informe de aprobación de apariencia, muestras de piezas de producción, muestra maestra, ayudas de verificación, registros de cumplimiento y requisitos específicos del cliente-.
• IMDS (Sistema Internacional de Datos de Materiales): Todos los materiales (sustrato, revestimiento, adhesivo, película portadora) deben declararse en IMDS con la divulgación completa de sustancias según GADSL (Lista global de sustancias declarables para automóviles).
• Pruebas ambientales: Según estándares específicos de OEM-(p. ej., VW 80000, BMW GS 95011, Ford WSS-M99P1111-A, GM GMW3172). Normalmente incluye: ciclos de temperatura (-40 grados a +85 grados en el interior, +125 grados debajo del capó), calor húmedo (85/85, 500–1000 h), choque térmico, vibración (ISO 16750-3), choque mecánico, niebla salina (para exteriores) y resistencia química (protector solar, repelente de insectos, agentes de limpieza).
• Trazabilidad: Trazabilidad a nivel de lote-desde la materia prima (número de calor del molino) hasta los productos terminados. Los códigos de fecha y los números de lote deben marcarse en el embalaje y, cuando sea posible, en el producto mismo.

Dispositivos médicos (ISO 13485 / FDA / UE MDR)

• Certificación ISO 13485: Sistema de gestión de calidad específico de productos sanitarios. Verificar que la certificación cubra las actividades de diseño y fabricación del proveedor para la categoría de componente.
• Biocompatibilidad: Si el domo puede entrar en contacto con pacientes (p. ej., botones de la carcasa del dispositivo portátil), es posible que se requieran pruebas de biocompatibilidad ISO 10993 (citotoxicidad, sensibilización, irritación). Para la mayoría de los componentes internos (sin contacto con el paciente-), puede ser suficiente una carta de evaluación de biocompatibilidad del proveedor.
• Fabricación en sala limpia: Para dispositivos médicos de Clase II/III, es posible que los domos deban fabricarse y empaquetarse en una sala limpia ISO 14644 Clase 7 u 8 para controlar la contaminación microbiana y de partículas. Verificar los registros de monitoreo y certificación de salas blancas.
• Compatibilidad de esterilización: Si el dispositivo está esterilizado (EtO, gamma, haz de electrones, autoclave), verifique que los materiales del domo y el adhesivo sean compatibles con el método de esterilización. El autoclave (vapor de 121 grados) puede degradar las matrices adhesivas/PET estándar - use sustrato PI y adhesivo de alta-temperatura.
• Compatibilidad con archivos de historial de diseño (DHF): El proveedor debe proporcionar informes de prueba, certificados de materiales y documentación de proceso que se puedan incluir en el DHF y el Registro maestro del dispositivo (DMR) del dispositivo.
• control de cambios: Cualquier cambio en el material, el proceso o el sitio del proveedor requiere una notificación formal y una re{0}}validación según el procedimiento de control de cambios del proveedor y el acuerdo de calidad del proveedor del fabricante del dispositivo médico.

8. Lista de verificación de auditoría de calidad de proveedores e inspección entrante

Lista de verificación de auditoría de calificación de proveedores

Antes de calificar un nuevofabricante de domos metalicos, realizar una auditoría de calidad estructurada que cubra estas áreas:

Área de Auditoría	Preguntas clave/evidencia requerida
Sistema de calidad	Certificado ISO 9001 / IATF 16949 / ISO 13485 (válido, cubre el sitio). Manual de calidad, documentos de procedimientos, registros de auditoría interna, registros de revisión por la dirección.
control de materiales	Lista de proveedores aprobados para acero inoxidable, productos químicos para revestimiento y adhesivos. Informes de pruebas de molino (MTR) para cada lote de material. Registros de inspección de entrada de materiales. Control de inventario FIFO. Trazabilidad del material desde bruto hasta acabado.
control de procesos	PFMEA y planes de control para estampado de domos, enchapado, laminación adhesiva y troquelado-. Gráficos SPC para parámetros críticos (fuerza, espesor, espesor de revestimiento). Registros de calibración de equipos. Registros de capacitación del operador.
Capacidad de prueba	Probador de desplazamiento interno-fuerza-, probador de ciclo de vida, cámaras ambientales (temperatura/humedad), probador de resistencia de contacto (4 cables), cámara de niebla salina, mesa de vibración/impacto (o laboratorio subcontratado aprobado). Certificados de calibración de equipos de prueba. Documentación del método de prueba.
Inspección y trazabilidad	Registros de inspección entrante, en{0}}proceso y final. Planes de muestreo AQL. Control de material no conforme (cuarentena, disposición). Marcado y trazabilidad de lotes. Registros de acciones correctivas (8D/CAPA) para fallas pasadas.
Embalaje y almacenamiento	Embalaje seguro-ESD (si es necesario), bolsas de barrera contra la humedad con desecante y HIC (tarjeta indicadora de humedad), etiquetado de vida útil, condiciones de almacenamiento (temperatura/humedad controlada), envío FIFO.
Mejora continua	Seguimiento y tendencia de PPM (partes defectuosas por millón). Proceso de atención de quejas de clientes. Kaizen / proyectos de mejora. Sistema de sugerencias de empleados. Indicadores clave de rendimiento (KPI) de calidad, entrega y costo.

Plan de inspección entrante (IQC)

Para cada lote entrante de domos metálicos o conjuntos de domos, realice la siguiente inspección antes del lanzamiento a producción:

1. Verificación de documentos: Verifique la lista de empaque, el certificado de conformidad (COC), la certificación del material (informe de prueba de fábrica), el informe de espesor del revestimiento y cualquier informe de prueba requerido (prueba de vida, ambiental). Verifique que el número de lote coincida con los documentos de envío.
2. Inspección de embalaje: Verifique que el embalaje esté intacto, que la bolsa de barrera contra la humedad esté sellada (si corresponde), que haya desecante y HIC presentes, que las etiquetas sean legibles y correctas (número de pieza, lote, cantidad, código de fecha, vencimiento de la vida útil).
3. Inspección visual (AQL 0,65, defectos mayores): Muestra de 20 a 50 piezas por lote. Inspeccione si hay: deformación del domo, grietas, abolladuras, rayones, decoloración, defectos del revestimiento (descamación, ampollas, revestimiento faltante), defectos adhesivos (burbujas, contaminación, desalineación), partículas extrañas, orientación incorrecta del domo en la matriz, daños en la película portadora.
4. Inspección dimensional: Mida de 5 a 10 piezas: diámetro del domo, altura (corona), espesor del material (micrómetro), dimensiones generales del conjunto, precisión de la posición del domo (sistema de visión). Verifique dentro de las tolerancias del dibujo.
5. Pruebas de fuerza y ​​táctiles.: Mida de 5 a 10 piezas en el probador de fuerza-desplazamiento. Verifique la fuerza máxima (F1) dentro del ±20 % de las especificaciones (o ±10 % para lotes clasificados por fuerza-), relación táctil mayor o igual a la especificación mínima. Registre los resultados de las tendencias de SPC.
6. Pruebas electricas: Pruebe el 100 % de los conjuntos de domos (o entre 20 y 50 domos individuales) para detectar: ​​circuito abierto (no activado, mayor o igual a 100 MΩ), circuito cerrado (activado, menor o igual al límite de especificación). Para matrices, verifique cada posición del domo.
7. Verificación del espesor del revestimiento: Para el primer lote de un nuevo proveedor o después de un cambio de proceso, verifique el espesor del revestimiento mediante XRF (fluorescencia de rayos X-) o sección transversal-. Oro: 0,03–0,1 µm sobre 1–3 µm de níquel. Registrar resultados.
8. Disposición: Si pasan todas las inspecciones, libere el lote a producción con etiqueta verde. Si se encuentra algún defecto crítico, ponga en cuarentena el lote (etiqueta roja), inicie una acción correctiva para el proveedor (SCAR) y decida si usar-tal-está, reelaborar o devolver según la decisión de la junta de revisión de materiales (MRB).

Al implementar este marco integral de verificación de confiabilidad y pruebas de calidad - desde la calificación del proveedor hasta la inspección entrante y el monitoreo continuo de la producción -, puede garantizar que cada domo metálico de su producto brinde un rendimiento constante y un funcionamiento confiable durante toda su vida útil. El costo de una verificación de calidad rigurosa es una pequeña fracción del costo de una sola falla de campo, lo que la convierte en una de las inversiones con mayor retorno de la inversión-en cualquier programa de desarrollo de productos electrónicos.
